U-magnet

LIKA magneter Tlf.: (+45) 39690969 Fax.: (+45) 39691869 E-mail: lika@lika.dk

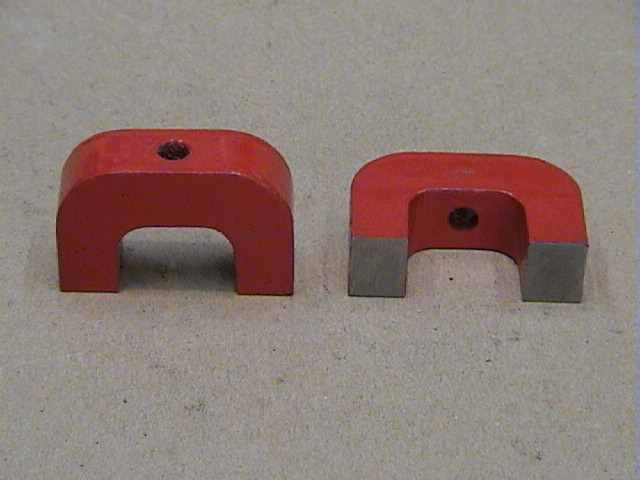

U-magnets are sturdy, stabile holding magnets with a solid holding force. They are very robust, and work in high work temperatures. They are a good addition to your toolbox as an update of the classic ”horseshoe” magnet. The u-magnets come in a classic red color.
Please note that the force is by full contact between the magnet and the material, without air gap. If the air gap is increased, the force is reduced.

Item numbers in bold font ships on the same day. Item numbers in normal font ships within 3-7 workdays.

Magnet : AlNiCo
Max. Worktemp : 450 °C

Item number	Length mm	Height mm	Width mm	A mm	Ø mm	Weight g	Force Newton	Type
1110006720	30	20	20	15	4	61	50	U30
1110006730	38,1	25,4	25,4	19,1	5	128	90	U38
1110006740	44,4	29,5	28,6	22,2	5,8	190	120	U44
1110006760	58	35	44	36	2x8	368	230	U58
1110006770	70	41	57	41	2x8	711	320	U70
1110006780	78	54	82	48	2x10,5	1468	470	U78

1 kg = 10 Newton

Pot magnet type: PC

LIKA magneter Tlf.: (+45) 39690969 Fax.: (+45) 39691869 E-mail: lika@lika.dk

TEKNISKE DATA
Magnet : AlNiCo
Overfladebehandling : Lakeret rød
Max. arbejdstemperatur : 450 °C

Varenummer D
mm H
mm L1
mm L2
mm d
mm Vægt
g Kraft
Newton Type

1110005300 13 9,5 4 7 4 5 PC13

1110005310 19 12,7 5,4 9 4,8 19 PC19

1110005320 25 16 5,5 9 4,8 45 PC25

1110005330 32 25 8 13 7 120 PC32

1 Kg = 10 Newton
De angivende værdier for holdekraft er målt ved fuld kontakt ( uden luftspalte ).
En forøgelse af luftspalten vil reducere holdekraften.

Anvendelse:
U-magneter anvendes som holdemagneter til opgaver,
hvor man ønsker at have mulighed for at flytte eller justere de emner,
hvorpå magneten er monteret, uden brug af værktøj.
U-magneter udmærker sig ved at være meget robuste og kan tåle høje temperaturer.
