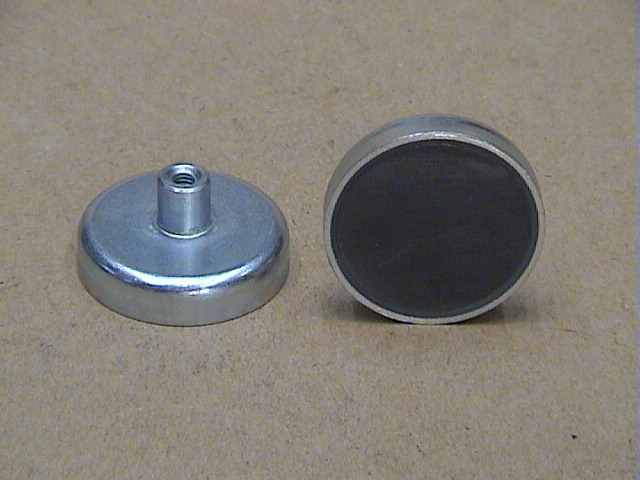

Metalkappe magnet type: A
|
LIKA
magneter Tlf.: (+45) 39690969 Fax.: (+45) 39691869
E-mail:
lika@lika.dk |
|
Metalkappemagneter kan leveres med enten Ferrit, NEO,
eller SmCo. Typen man vælger afhænger af hvilken
arbejdstemperatur man skal bruge magneten i, samt hvor
stor holdekraft man skal bruge.
Metalkappemagneter
bruges som holdemagneter til de opgaver hvor man skal
kunne flytte eller justere det emne, magneten er
monteret på, uden at bruge værktøj. De kommer i
forskellige udførelser samt i forskellige
størrelser. Overfladebehandlingen er el-galvaniseret.
Metalkappemagneter findes i mange størrelser, så der er
rigelig mulighed for at finde den størrelse der passer
dig.
Bemærk at de angivne værdier for holdekraft er målt ved
fuld kontakt ( uden luftspalte ).
En forøgelse af luftspalten vil reducere holdekraften.
|
Varenummer med
Fed type afsendes samme dag. Varenummer med normal
type afsendes inden for 3-7 arbejdsdage..
Magnet
: Ferrit
Max. arbejdstemperatur : 200 °C
|
Varenummer |
D
mm |
H
mm |
L
mm |
d
mm |
M
gevind |
Vægt
g |
Kraft
Newton |
Type |
|
1110000100 |
10 |
4,5 |
11,5 |
6 |
M3 |
3 |
4 |
A10M3 |
|
1110000110 |
13 |
4,5 |
11,5 |
6 |
M3 |
4 |
10 |
A13M3 |
|
1110000120 |
16 |
4,5 |
11,5 |
6 |
M3 |
6 |
18 |
A16M3 |
|
1110000130 |
20 |
6 |
13 |
6 |
M3 |
11 |
30 |
A20M3 |
|
1110000140 |
25 |
7 |
15 |
8 |
M4 |
20 |
40 |
A25M4 |
|
1110000150 |
32 |
7 |
15 |
8 |
M4 |
31 |
80 |
A32M4 |
|
1110000160 |
36 |
7,7 |
16 |
8 |
M4 |
42 |
100 |
A36M4 |
|
1110000170 |
40 |
8 |
16,5 |
10 |
M5 |
59 |
125 |
A40M5 |
|
1110000172 |
40 |
8 |
16,5 |
8 |
M4 |
57 |
125 |
A40M4 |
|
1110000176 |
47 |
9 |
21 |
12 |
M6 |
91 |
180 |
A40M6 |
|
1110000175 |
47 |
9 |
17 |
8 |
M4 |
86 |
180 |
A47M4 |
|
1110000180 |
50 |
10 |
22 |
12 |
M6 |
111 |
220 |
A50M6 |
|
1110000181 |
50 |
10 |
18,5 |
12 |
M4 |
105 |
220 |
A50M4 |
|
1110000185 |
57 |
10,5 |
18.5 |
8 |
M4 |
147 |
280 |
A57M4 |
|
1110000190 |
63 |
14
|
30 |
15 |
M8 |
245 |
350 |
A63M8 |
|
1110000191 |
63 |
14
|
22 |
8 |
M4 |
228 |
350 |
A63M4 |
|
1110000200 |
80 |
18 |
34 |
20 |
M10 |
499 |
600 |
A80M10 |
|
1110000201 |
80 |
18 |
28,5 |
12 |
M6 |
477 |
600 |
A80M6 |
|
1110000210 |
100 |
22 |
43 |
22 |
M12 |
956 |
900 |
A100M12 |
|
1110000211 |
125 |
26 |
50 |
25 |
M14 |
1720 |
1300 |
A125M14 |
Magnet
: Neodym-Iron-Boron (NEO)
Max. arbejdstemperatur : 80 °C
|
Varenummer |
D
mm |
H
mm |
L
mm |
d
mm |
M
gevind |
Vægt
g. |
Kraft
Newton |
Type |
|
1110000082 |
6 |
4,5 |
11,5 |
6 |
M3 |
2 |
5 |
A6M3neo |
|
1110000092 |
8 |
4,5 |
11,5 |
6 |
M3 |
3 |
13 |
A8M3neo |
|
1110000102 |
10 |
4,5 |
11,5 |
6 |
M3 |
4 |
25 |
A10M3neo |
|
1110000112 |
13 |
4,5 |
11,5 |
6 |
M3 |
5 |
60 |
A13M3neo |
|
1110000122 |
16 |
4,5 |
11,5 |
6 |
M4 |
7 |
95 |
A16M4neo |
|
1110000132 |
20 |
6 |
13 |
8 |
M4 |
16 |
140 |
A20M4neo |
|
1110000142 |
25 |
7 |
14 |
8 |
M4 |
27 |
200 |
A25M4neo |
|
1110000152 |
32
|
7 |
15,5 |
10 |
M5 |
45 |
350 |
A32M5neo |
Magnet
: Samarium-Cobat (SmCo)
Max. arbejdstemperatur : 200 °C
|
Varenummer |
D
mm |
H
mm |
L
mm |
d
mm |
M
gevind |
Vægt
g |
Kraft
Newton |
Type |
|
1110000084 |
6 |
4,5 |
11,5 |
6 |
M3 |
2 |
5 |
A6M3sc |
|
1110000094 |
8 |
4,5 |
11,5 |
6 |
M3 |
3 |
11 |
A8M3sc |
|
1110000104 |
10 |
4,5 |
11,5 |
6 |
M3 |
4 |
20 |
A10M3sc |
|
1110000114 |
13 |
4,5 |
11,5 |
6 |
M3 |
6 |
40 |
A13M3sc |
|
1110000124 |
16 |
4,5 |
11,5 |
6 |
M4 |
7 |
60 |
A16M4sc |
|
1110000134 |
20 |
6 |
13 |
8 |
M4 |
16 |
90 |
A20M4sc |
|
1110000144 |
25 |
7 |
14 |
8 |
M4 |
28 |
150 |
A25M4sc |
|
1110000154 |
32
|
7 |
15,5 |
10 |
M5 |
47 |
220 |
A32M4sc |
Magnet
: Ferrit - Rustfri
Max. arbejdstemperatur : 200 °C
|
Varenummer |
D
mm |
H
mm |
L
mm |
d
mm |
M
gevind |
Vægt
g |
Kraft
Newton |
Type |
|
1110000045 |
25 |
7 |
16 |
8 |
M5 |
20 |
32 |
A25M5RF |
|
1110000054 |
32 |
7 |
16 |
8 |
M5 |
31 |
64 |
A32M5RF |
|
1110000171 |
40 |
8 |
16,5 |
8 |
M5 |
56 |
100 |
A40M5RF |
|
1110000182 |
50 |
10 |
18,5 |
8 |
M5 |
105 |
175 |
A50M5RF |
|
1110000192 |
63 |
14 |
22 |
8 |
M5 |
228 |
280 |
A63M5RF |
1 kg = 10 Newton
|
